Что такое вставка потока?

В мире точного производства и обработки с ЧПУ вставка резьбы играет решающую роль. Независимо от того, участвуете ли вы в массовом производстве или изготовлении индивидуальной части, вставки для резьбов представляют собой необходимые инструменты, используемые для резки потоков в материалы с постоянной точностью. Но что именно является вставкой для резьбы, и почему она так критична в современной отрасли?

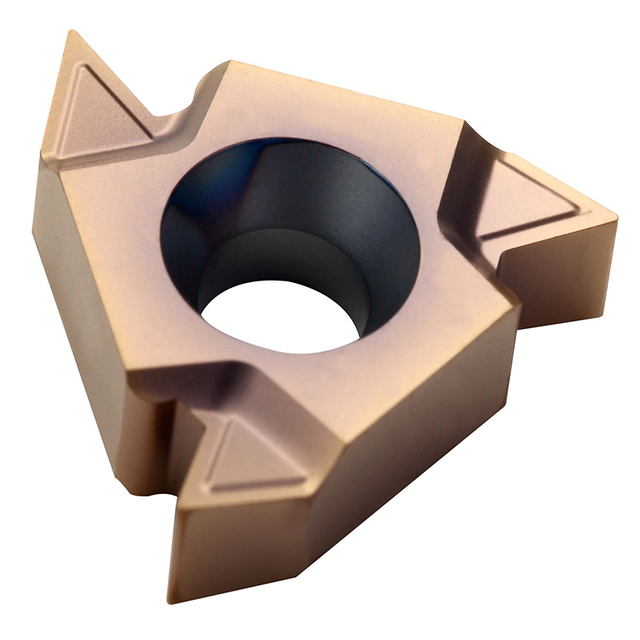

Вставка резьба представляет собой заменяемый режущий инструмент, предназначенный для вырезания внутренних или внешних резьбов на компонентах, изготовленных из металлических, пластиковых или композитных материалов. Обычно установленные на держателе инструмента, вставки для резьбов могут использоваться в токарных или поворотных центрах, предлагая исключительную точность, повторяемость и отделку поверхности. Их применение простирается в автомобильной, аэрокосмической, нефтяной и газовой и общей инженерной секторах.

Давайте углубимся в дизайн, функциональность, типы и практические применения вставки с потоком, а также ответы на некоторые часто задаваемые вопросы.

Как работают вставки потоков?

Механизм, стоящий за резкой резьбой

Вставки потоков функционируют через процесс резки с одной точкой , где вставка специально формированной формы постепенно образует профиль потока на заготовке. Вставка установлена ​​на держателе инструмента, который затем запрограммируется на токарном станке с ЧПУ или на машине поворота, чтобы следовать желаемому пути резьбы.

Во время работы вставка резьба удаляет небольшое количество материала в последовательных проходах. Эти инкрементные сокращения уменьшают настройку тепла и поддерживают высокую точность. Угол, глубина и высота резьбы определяются как геометрией вставки, так и параметрами программирования ЧПУ.

Ключевыми компонентами в этом процессе являются:

• Вставьте геометрию - профиль вставки соответствует желаемому стандарту потока (например, ISO, ON, ACME).

• Держатель инструмента - надежно удерживает вставку и обеспечивает необходимое направление подачи.

• Поток охлаждающей жидкости - предотвращает перегрев и помогает с эвакуацией чипа.

Благодаря тщательному планированию и оптимальным параметрам, вставки резьмовых систем обеспечивают непревзойденную эффективность, особенно в операциях с большим объемом, где срок службы и согласованность инструмента имеют первостепенное значение.

Типы вставки потока

Внешние и внутренние вставки потока

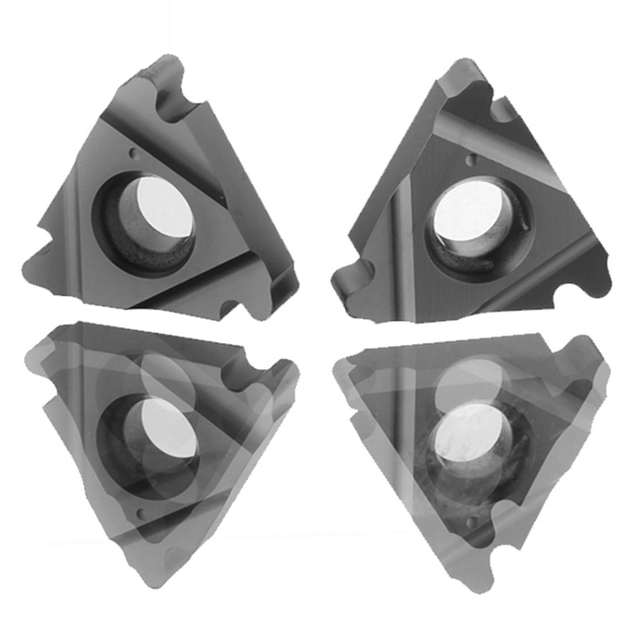

Существуют различные типы вставки для потоков, классифицированные по их применению, форме и стандарту резьбы. Наиболее распространенное разделение основано на внешних и внутренних потребностях потока .

Каждый тип поставляется в нескольких формах и конфигурациях, чтобы соответствовать конкретным профилям потоков:

• V-профиль (60 °) : наиболее распространенный; используется для потоков ISO и ООН.

• Подпорная нить : высокая грузоподъемность в одном направлении.

• Поток ACME : прочный, трапециэидальный профиль для передачи мощности.

• Трапезиидальная нить : распространен в свинцовых винтах.

Более того, вставки резьбов варьируются в зависимости от ручной (правой или левой) , подсчет режущих краев и покрытия в соответствии с различными материалами и условиями резки.

Преимущества использования вставки потока

Вставки резьбы приносят несколько преимуществ в современную обработку, что делает их предпочтительным решением по сравнению с традиционными резьбами или умираниями.

Эффективность, стоимость и точность

1. Вставки для замены
   могут быть легко заменены без отброса держателя инструмента, экономия стоимость с течением времени.

2. Последовательность и точность,
   совместимые с ЧПУ, обеспечивают повторяемые профили потоков с минимальным отклонением, даже в сложных геометриях.

3. Универсальность.
   Одиночная вставка может сократить различные высоты резьбы с небольшими регулировками программирования, устраняя необходимость в нескольких инструментах.

4. Вставки адаптируемости материала
   доступны с такими покрытиями, как олово или Tialn, для повышения устойчивости к износу и производительности на нержавеющей стали, закаленных сплавах или мягких материалах.

5. Эффективность времени
   высокоскоростной резьбы становятся возможными без ущерба для качества поверхности или точности размеров.

Интеграция резьбовых вставок в производственные линии значительно уменьшает время изменения инструмента и повышает общую пропускную способность - важный фактор для конкурентного производства.

Резьба вставьте материалы и покрытия

Вставки резьбы производятся из карбида , Ceramic , CBN (кубический нитрид бора) или HSS (высокоскоростная сталь) . Среди них карбидные вставки доминируют из-за их баланса твердости, выносливости и экономической эффективности.

Обычные покрытия, нанесенные на резьбу , включают в себя:

• Олово (нитрид титана) - увеличивает поверхностную твердость и уменьшает трение.

• TIALN (нитрид титана алюминия) - обеспечивает превосходную термическую сопротивление.

• AL2O3 (оксид алюминия) - обеспечивает устойчивость к окислению и истиранию.

Эти покрытия продлевают срок службы инструмента, минимизируют износ инструмента и повышают общую эффективность процесса обработки.

Выбор правильной вставки резьбы

Выбор правильной вставки потока зависит от нескольких ключевых факторов:

• Стандарт формы потока : ISO, ООН, NPT, BSP, ACME и т. Д.

• Материал заготовки : определяет вставку материала и покрытие.

• Совместимость машины : вставьте форму и размер, должна соответствовать характеристикам держателя инструмента.

• Шаг и диаметр резьбы : определяет необходимую геометрию резьбы.

• Объем производства : высокодолувые прогоны выигрывают от прочных, покрытых вставки.

Выбор неправильной резьбовой вставки может привести к плохой отделке поверхности, неточности резьбы и преждевременному отказу инструмента. Для достижения наилучших результатов всегда соответствуют спецификациям вставки с требованиями приложения.

Часто задаваемые вопросы (FAQ)

Q1: В чем разница между вставкой потока и краном?

Кран-это традиционный инструмент, используемый для вырезания внутренних потоков вручную или в низкоскоростных машинах. С другой стороны, вставка резьбов используется в машинах с ЧПУ для высокоскоростной, точной резки резьбы-как внутреннего, так и внешнего.

Q2: Можно ли изменить вставки резьбы?

Нет. Вставки резьбы предназначены для замены , а не решаются. После того, как передовая кромка изношена, вставка должна быть отброшена.

Q3: Как я узнаю, когда заменить вставку резьбы?

Ищите знаки, как:

• Плохая поверхность на нитях

• Противоречивая нить

• Увеличение шума или вибрации обработки

• Вставьте скольжение с краями или отслаивание

Q4: Вставки для резьбы повторно используются?

Вставки резьбы с несколькими режущими краями (например, 2-кратные или 3-кратные конструкции) могут быть повернуты для повторного использования до тех пор, пока все края не будут изношены. Тем не менее, каждый край не является решаемым.

Q5: Какая идеальная скорость резки для резьбовых вставки?

Скорость резки зависит от материала вставки и заготовки. Для карбидных вставки на мягкой стали скорости 80-200 м/мин типичны. Всегда консультируйтесь с руководящими принципами производителя и корректируйте на основе охлаждающей жидкости и стабильности машины.

Заключение

Вставка резьбы представляет собой краеугольный камень современной обработки, предлагая непревзойденную универсальность, точность и эффективность. Независимо от того, выпускаете ли вы трубы из нержавеющей стали на нефтеперерабатывающих заводах или создаете сложные аэрокосмические компоненты, выбор правильной вставки значительно влияет на вашу производительность и качество продукции.

От понимания того, как они работают до выбора правильного типа для вашего приложения, освоение потоковых вставки имеет важное значение для любого инженера, машиниста или оператора ЧПУ, стремящегося к достижению совершенства в резки резьбы.
