Что делает скучный бар?

Скучные батончики - это не просто простые инструменты - это краеугольный камень внутренних процессов обработки. Их роль в преобразовании грубых, предварительно просверленных отверстий в точные, размерные точные цилиндрические полости делают их бесценными в отраслях, от аэрокосмической линии до тяжелой техники. Но что именно делает скучный бар, и почему это такой жизненно важный инструмент в арсенале машиниста?

В этом комплексном руководстве мы исследуем функции скучной бары, его приложения, структуру и причины, которые они выделяются среди других режущих инструментов. Независимо от того, являетесь ли вы опытным инженером или энтузиастом производства, понимание скучного бара может поднять ваше понимание в точную обработку.

Основная функция скучного бара: увеличение и отделочные отверстия

Суть внутренней обработки

По своей сути, скучный бар предназначен для расширения и завершения существующих отверстий в заготовке. В отличие от бурения, которая создает отверстие с нуля, скучная является вторичной операцией . Скучная стержня уточняет внутренний диаметр, улучшает концентричность и обеспечивает более плавную поверхность. Это преобразование превращает сырую просверленную дыру в точную резонтуру.

Скучные стержни особенно важны, когда плотные допуски и точность поверхности не подлежат обсуждению. Например, в производстве блоков двигателя цилиндрические отверстия должны соответствовать чрезвычайно высоким стандартам. Одно только тренировка не может соответствовать этим стандартам, но скучный батончик может.

Как работает скучный бар?

Механика, стоящая за точностью

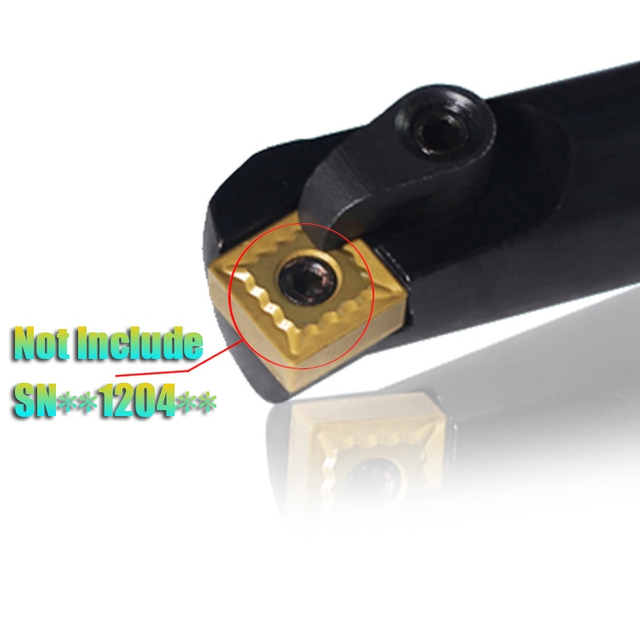

Скучный батончик работает, вращаясь в существующем отверстии, в то время как одноточечный режущий инструмент на его кончике сбривает материал. Процесс включает в себя тщательный контроль над:

• Глубина резки

• Скорость корма

• Скорость шпинделя

• Жесткость инструмента

Режущая кромка расположена вне центра к оси инструмента, что позволяет ему удалять материал из внутренних стен отверстия при поворотах. В зависимости от настройки, скучно можно сделать вручную на токарных станках или через машины с ЧПУ для более высокой точности и повторяемости.

Сама балка может быть построена из закаленной стали, карбида вольфрама или других сплавов, предназначенных для выдержания механических напряжений металлической резки. Чем дольше скучная стержень, тем больше отклонение инструмента становится проблемой - таким образом, таким образом жесткость и демпфирующие свойства становятся критическими соображениями дизайна.

Различные виды скучных баров и их приложения

Каждый тип выбирается на основе диаметра глубины , среза и обработки материала . Выбор правильного скучного бара имеет решающее значение для поддержания точности размерных и продления срока службы инструмента.

Преимущества использования скучного бара в современном производстве

Конкурентное преимущество в точности и отделке

Зачем использовать скучный бар вместо тренировки или развертывания? Ответ заключается в его способности настраивать размеры отверстий с крайней точностью . Ключевые преимущества включают:

1. Высокая терпимость : идеально подходит для отраслей, требующих точности субмиллиметра.

2. Высшая поверхность : идеально подходит для герметизации поверхностей или корпусов.

3. Универсальность : полезно для металлов, пластмасс и композитов.

4. Сокращенное время инструмента : особенно с помощью скучных стержней с ЧПУ , которые предлагают программируемую глубину и подачу.

Скучные батончики часто уменьшают необходимость во вторичных процессах, таких как оттачивание или шлифование. Во многих производственных линиях они служат экономическим мостом между грубыми и отделением.

Общие проблемы и устранение неполадок в скучных операциях

Зная ловушки, чтобы избежать дорогостоящих ошибок

Несмотря на их полезность, скучные бары идут со своим набором проблем. Понимание и смягчение этих проблем может сэкономить как время, так и деньги.

• Отражение инструмента : длинные или тонкие столбцы могут сгибаться во время работы, что приводит к коническим отверстиям.

• Болтовня и вибрация : они снижают качество поверхности и повреждают как инструмент, так и заготовку.

• Перегрев : неадекватное охлаждение или скорость подачи может вызвать тепловое искажение.

• Создание материала : особенно распространено при обработке мягких материалов, таких как алюминий.

Решения включают в себя выбор более коротких стержней , с использованием карбида или демпфированных стержней , а также оптимизацию параметров резки . Некоторые усовершенствованные скучные батончики даже оснащены внутренними системами охлаждающей жидкости для улучшения тепла.

Часто задаваемые вопросы (часто задаваемые вопросы) о скучных барах

Отвечая на общие вопросы от машинистов и инженеров

Q1: Может ли скучный батончик создать отверстие с нуля?
A1: Нет. Скучная стержня используется для увеличения и завершения существующего отверстия , а не инициировать.

Q2: В чем разница между скучным баром и развертыванием?
A2: Скучная полоса обеспечивает большую гибкость в размерах и корректировке глубины, в то время как речь обеспечивает фиксированный диаметр и в основном для отделки.

Q3: Как долго может быть скучный бар?
A3: длина стержня зависит от глубины отверстия, но более длинные стержни должны быть жесткими, чтобы избежать отклонения. Соотношения, такие как 3: 1 (длина к диаметру) распространены.

Q4: Скучные бары работают только на токарных станках?
A4: Нет. Хотя они обычно используются на токарных станках, они также используются в обрабатывающих центрах CNC , Duar Mills , а также в скучных головах.

Q5: Как выбрать правильный скучный батончик?
A5: Рассмотрим такие факторы, как твердость материала , , глубина , диаметра и тип машины . Карбисидные батончики лучше всего подходят для жесткости, в то время как индексационные стержни предлагают удобство.

Заключение

Скучный батончик - это гораздо больше, чем просто режущий инструмент - это точный художник внутренней обработки. От аэрокосмических компонентов до гидравлических цилиндров, везде, где требуются совершенные отверстия, скучная бара отвечает на звонок. Понимание его механики, вариаций и операционных нюансов может привести к лучшим решениям в сфере производства и, в конечном итоге, более качественных деталей.
