Как выбрать вставку по поводу потока и пробь

Введение

В мире обработки с ЧПУ и точным производством лишь немногие инструменты имеют столько же значения, сколько и вставка поворота потока . Этот небольшой, но мощный компонент определяет точность, согласованность и эффективность резьбовых операций на токарных и поворотных центрах. Независимо от того, используете ли вы внешние или внутренние поверхности, выбирая правильную вставку, поворотная потока -и его часто сдержанный компаньон, Shim-может оказать глубокое влияние на вашу производительность и качество ваших потоков.

В то время как многие машинисты сосредотачиваются на держателе инструмента или возможностях машины, вставка и Shim находятся там, где металл встречает металл. Но как вы выбираете правильную вставку для своей работы? А как насчет совместимости Shim? В этой статье рассматриваются эти критические решения и предлагают практические советы и экспертные идеи для выбора идеальных инструментов потока.

Понимание вставки поворота потока: основные соображения

Геометрия, материал и профиль потока

При выборе вставки поворота потока три ядра доминируют в процессе принятия решений: вставьте геометрию, состав материала и профиль потока.

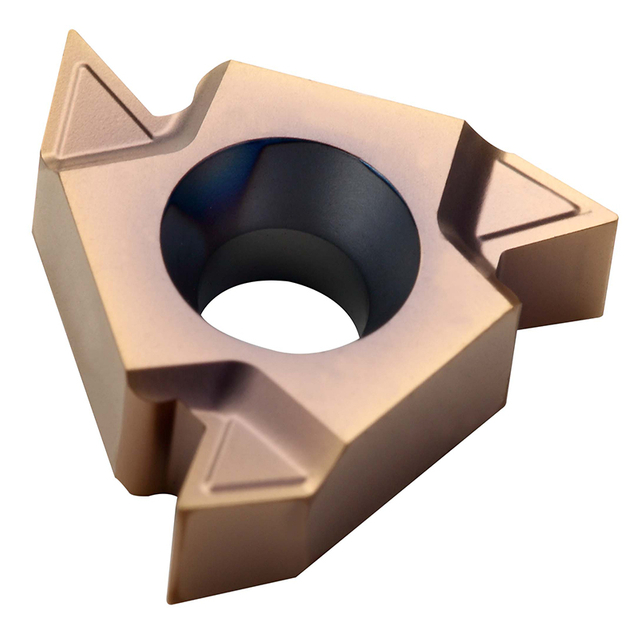

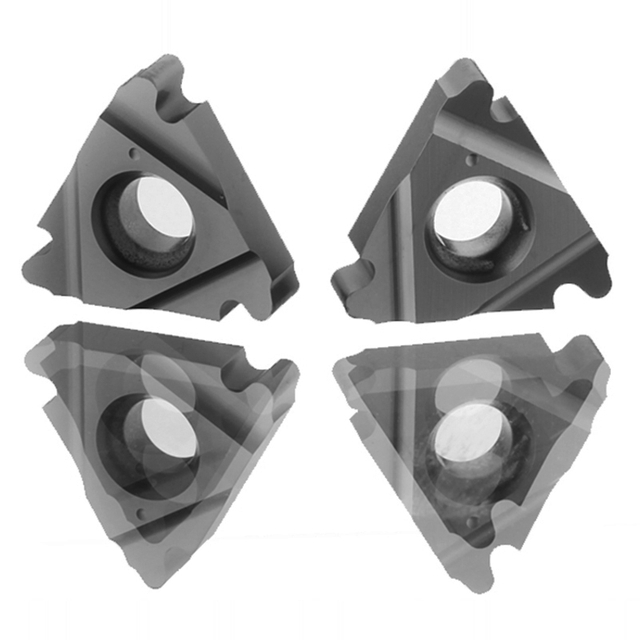

• Вставьте геометрию : геометрия вставки относится к его форме, размеру и режиму конструкции. Общие формы включают треугольные, V-образные или круглые вставки, каждая из которых адаптирована для конкретных применений. Правильная геометрия влияет на образование чипа, рассеяние тепла и отделку поверхности.

• Композиция материала : Большинство вставок по поворотам изготовлены из карбида , Cermet или керамики , в зависимости от применения и обработки материала. Например, карбидные вставки идеально подходят для резьбы общего назначения в широком диапазоне металлов.

• Профиль потока : тип потока, который вы производите - например, как ISO -метрика, ООН, ACME или NPT - прямо влияет на ваш выбор вставки. Профиль резьбы определяет требования к углу и шага в вставке, которые должны соответствовать стандарту потока, с которым вы работаете.

Важно помнить, что несоответствующие профили или несовместимые материалы вставки могут вызвать быстрый износ, плохое качество нити и поломку инструментов. Следовательно, стандарты потока и материал детали всегда должны направлять выбор вставки.

Роль Шима: часто упускают из виду, но решающую

Что такое прокладка и почему это важно

В операциях по повороту резьбы является тонкая пластина , расположенная между вставкой и держателем инструмента. Его роль состоит в том, чтобы обеспечить механическую поддержку, повысить точность сидений вставки и поглощать режущие вибрации . По сути, Shim действует как буфер и защитник как для вставки, так и для держателя.

Почему выбор Shim такой важный?

• Вставка позиционирования . Правильно сопоставленное состав гарантирует, что вставка находится под правильным углом и глубиной, что имеет решающее значение для достижения желаемой формы резьбы.

• Срок службы инструмента : прокладки помогают уменьшить передачу вибраций и теплового напряжения в вставку, тем самым продлив срок службы инструмента.

• Экономика замены : вместо того, чтобы нанести ущерб более дорогому держателю, Shim берет на себя удар износа и может быть легко и доступно заменен.

Различные вставки могут потребовать разных типов SHIM. Плоские прокладки используются для общих целей, в то время как угловые или профилированные прокладки содержат специализированные геометрии вставки.

Материал и совместимость

Стилки обычно изготовлены из твердого , карбида карбида или сплавов с покрытием , предназначенными для выдержания давления высокоскоростной резьбы. Очень важно, чтобы материал Shim выравнивался как с вставкой, так и с держателем, особенно в высокой или автоматической резьбе.

Несовместимые комбинации мельницы могут привести к неправильному выравниванию, плохой точности резьбы и в конечном итоге времени простоя машины.

Пошаговый шаг: как выбрать правильную вставку по поводу правильной поток.

Выбор вставки поворота потока может показаться простым на поверхности, но есть несколько переменных, которые должны соответствовать оптимальной производительности. Давайте разберем это:

1. Определите тип потока и высоту

Определите, разрезаете ли вы внутренние или внешние потоки и идентифицируйте стандарт потока (например, ISO, ООН, BSP) и шаг . Эта информация определяет необходимый профиль потока и соответствующую вставку.

2. Сопоставьте профиль и размер вставки и размер

Выберите вставку с полнопрофильным или частичным дизайном , в зависимости от того, производите ли вы полную форму резьбы или только геометрию бокового. Полнопрофильные вставки более эффективны для производства больших объемов, в то время как вставки с частичной профилем обеспечивают гибкость в нескольких шагах.

3. Оценка оценки вставки и покрытия

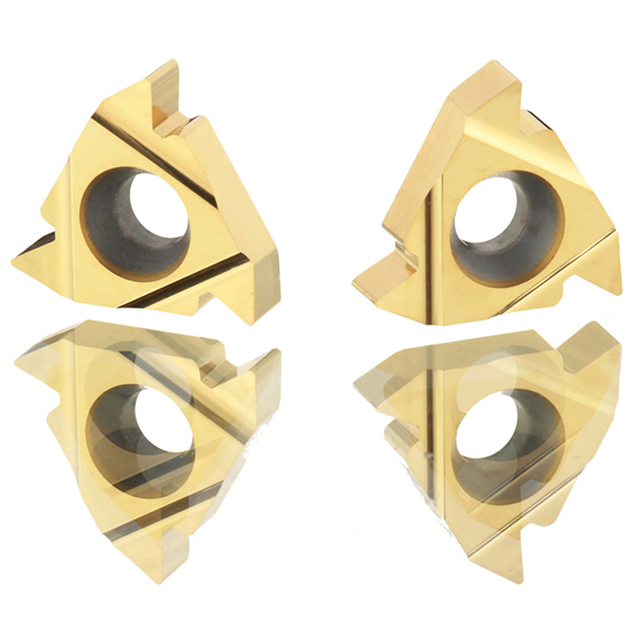

Оценка относится к композиции вставки, которая влияет на его вязкость и стойкость к износу Такие покрытия, как . олово, Tialn или Al2O3, помогают улучшить теплостойкость и срок службы инструмента. Совместите покрытие с вашим материалом: например, Tialn отлично подходит для высокоскоростной стальной обработки.

4. Определите геометрию вставки

Рассмотрим материал заготовки и условия резьбы, чтобы выбрать оптимальную форму вставки, радиус носа и угол зазора . Более четкая геометрия может предложить лучшую поверхностную отделку, но может быстрее износить в твердых материалах.

5. Выберите совместимую шим

Всегда обращайтесь к спецификациям вашего держателя инструмента, чтобы найти совместимую шим. Убедитесь, что Shim соответствует геометрии сиденья вставки. Плоские вставки нуждаются в плоских прокладках; Профилированные вставки требуют соответствующих контуров.

6. Проверка и тонкая настройка

После установки запустите тестовый поток , проверьте результаты и при необходимости отрегулируйте. Ищите деформацию, заусеницы или непоследовательную глубину - все признаки того, что вставка или Shim должны быть переоценены.

FAQ: Общие вопросы о поворотах и ​​прокладках.

В чем разница между полнопрофильными и частичными вставками?

Полнопрофильная вставка сокращает полную форму резьбы, включая гребень и корень, характерный для определенного шага. Частичная профильная вставка разрешает только фланги, предлагая гибкость высоты тона, но требует отдельного инструмента для завершения гребня резьбы.

Могу ли я повторно использовать прокладки?

Да, прокладки обычно можно использовать повторно, если они не показывают видимого износа или деформации. Однако после того, как шим поцарапана, потрескивается или изношена, его следует заменить, чтобы избежать смещения вставки.

Как часто я должен заменить свою вставку?

Вставка частота замены зависит от материала, скорости резки, использования охлаждающей жидкости и длины резьбы . Как правило, замените вставку, когда вы заметите ухудшение отделки резьбы или когда износ края превышает рекомендации производителя.

Нужны ли мне разные вставки для внутренних и внешних потоков?

Да, внутренние резьбы часто требуют меньших вставок с разными углами подхода по сравнению с внешним резьбой. Всегда убедитесь, что ваш держатель инструмента и вставка совместимы с направлением резьбы.

Поворот потока вставка и таблица выбора Shim

Ниже приведена практическая таблица для руководства процессом выбора на основе материала и применения:

Заключение

Выбор правильной вставки по поводу правильной поток и Shim - это не только соответствующие номера деталей; Это процесс, который включает в себя понимание материального поведения, ограничений держателя инструмента, стандартов потоков и динамики обработки. Правильная комбинация не только улучшает качество потока, но и сводит к минимуму время простоя, износ инструментов и отвергает.

Следуя структурированному подходу, изложенному выше, и обращая внимание даже на самые маленькие компоненты - например, Shim - вы можете достичь точного резьба с уверенностью и последовательности.
