Какова лучшая форма для карбида вставки?

Введение

Карбидные вставки являются важными инструментами в современных операциях обработки и резки металла. Изготовленные из чрезвычайно твердых материалов, эти вставки предназначены для обработки высокоскоростной резки при сохранении точности размерных, поверхностной отделки и долговечности. Тем не менее, одним из наиболее важных факторов при определении производительности карбидной вставки является его форма . Форма напрямую влияет на управление чипами, эффективность резки и срок службы инструмента. Выбор неправильной формы может привести к увеличению износа, плохой отделке или даже поломке инструментов. В этой статье рассматриваются наиболее эффективные формы вставки карбида, как выбрать правильный для разных потребностей обработки и какие факторы следует учитывать, чтобы максимизировать производительность и экономию.

Зачем вставить форму важна в обработке

Вставки из карбида бывают различных геометрий - в течение конкретных характеристик резания и применения. Форма вставки определяет несколько ключевых рабочих параметров:

• Сила передовой кромки

• Глубина возможности разрезания

• Количество режущих краев на вставку

• Вставьте легкость индексации

• Производительность эвакуации чипа

В то время как круглые вставки обеспечивают максимальную прочность и универсальность, треугольные или алмазные вставки часто обеспечивают лучший доступ к сложным деталям. Для большого объема, точной работы, выбор правильной формы не является предметом удобства-это абсолютное требование.

Общие формы карбидных вставки и их применения

Ниже приведена таблица, обобщающая популярные формы карбида и их основные применения:

Понимание этих форм позволяет производителям оптимизировать производительность на основе конкретного материала и типа требуемого разреза.

Лучшая форма карбида для различных потребностей обработки

Для общего поворота: C-форма (бриллиант 80 °)

Вставка карбида C-формы часто считается наиболее универсальной в общих операциях поворота. Его угол резки 80 ° обеспечивает отличный баланс между прочностью и доступностью. Эта геометрия может обрабатывать как черновые, так и задачи завершения, что делает ее вставкой для широкого спектра материалов, таких как углеродистая сталь, нержавеющая сталь и чугун.

В средах, где необходимо выполнять как черновое, так и отделка с минимальными изменениями вставки, бриллиант 80 ° обеспечивает непревзойденную эффективность. Он также обеспечивает достаточную прочность на краю, чтобы противостоять скоплению в условиях высококачественных условий, в то же время обеспечивая чистую поверхность.

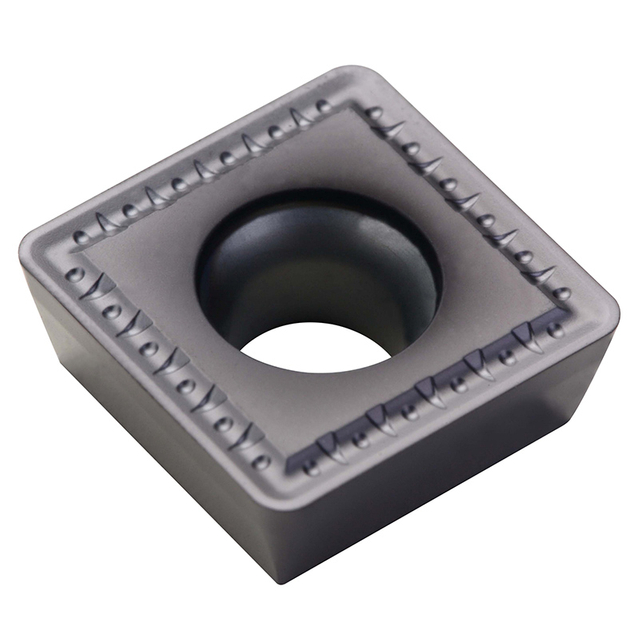

Для тяжелой черновой груди: S-форма (квадрат)

При работе с удалением тяжелых материалов сияют квадратные карбиды . С четырьмя сильными режущими краями и широкими углами поддержки S-образная вставка лучше всего подходит для грубых порезов и трудных материалов, таких как кованая сталь или сплавы с тепло, обработанные. Дополнительный материал в каждом углу повышает стабильность вставки, сводит к минимуму вибрации и вкладывает поломку.

Тем не менее, квадратные вставки могут быть не идеальными для отделки проходов или плотных контуров из -за их ограниченных углов доступа. Операторы, использующие квадратные вставки, часто соединяют их с другими геометриями для вторичных операций.

Для профилирования и сложных контуров: R-форма (круглый)

Круглые вставки обеспечивают самую высокую силу передовой кромки среди всех геометрий. Из -за их непрерывной передовой кромки и округленного радиуса они равномерно распределяют силы резания, что делает их идеальными для прерванных сокращений и профилирования . Они часто используются в промышленности из плесени, где распространены сложные формы и глубокие профили.

Их недостатком является то, что круглыми вставками не хватает острых углов, что может ограничить их полезность для узких порезов плеча. Тем не менее, для таких материалов, как Titanium и Inconel, где вставьте поломку, является серьезной проблемой, вставки, резко улучшают срок службы инструмента.

Выбор оптимальной формы: что учитывать

Выбор лучшей формы для карбида вставки зависит от множества оперативных и экономических факторов. Вот что производители и операторы ЧПУ должны оценить:

1. Материал заготовки

Различные материалы налагают разные нагрузки на край вставки. Более сложные материалы, такие как нержавеющая сталь или сплавы с высоким уровнем, требуют более сильных, более надежных краев, таких как материалы, найденные в круглых или квадратных вставках. Более мягкие материалы могут извлечь выгоду из более четких вставок, таких как треугольник или алмаз для лучшей отделки и уменьшения сил резки.

2. Тип операции обработки

Поворот, лицо, канавка и резьба требуют уникальных форм. Например, вставки резьбы обычно используют очень специализированную геометрию, в то время как общие поворотные услуги C или T -формы. Форма должна соответствовать направлению и глубине разреза.

3. Требования к отделке поверхности

В приложениях, требующих тонкой отделки, таких как аэрокосмические компоненты или детали медицинского устройства, вставьте формы с небольшими радиусами носа и острыми углами (например, алмазом или треугольным), работают лучше. Напротив, грубость не нуждается в высокой отделке, поэтому более сильная геометрия предпочтительнее.

4. Вставьте экономику

Формы, такие как квадраты и октагоны, предлагают больше режущих краев на вставку. Это означает меньше изменений вставки и снижение затрат на инструмент с течением времени. В высокопроизводственных средах вставка экономика может значительно повлиять на прибыльность.

Часто задаваемые вопросы о форме карбида вставки

Q1: Всегда ли круглая вставка лучше, чем квадратная вставка?

Не обязательно. В то время как круглая вставка обладает более высокой прочностью края, у нее не хватает угловой универсальности. Квадратные вставки лучше для прямой черновой оболочки, в то время как круглые вставки идеально подходят для сложного профилирования и прерванных порезов.

Q2: Какая форма вставки дает лучшую поверхность?

Алмазные вставки (особенно варианты 55 ° и 35 °) часто обеспечивают наилучшую поверхность из-за их острых краев и уменьшенной области контакта. Они обычно используются в мелких приложениях по поворотам и отделке.

Q3: Всегда ли режущие края лучше?

Это зависит. Вставки, такие как октагоны или квадраты, предлагают больше краев на вставку, увеличивая срок службы инструмента. Тем не менее, эти формы не могут быть подходят для всех операций. Функциональность всегда должна иметь приоритет над экономикой.

Q4: Можно ли вставить форму формы как черновой, так и отделки?

Да. Алмазная вставка 80 ° (C-форма) предназначена для универсальности и может выполнять как черновую, так и отделку на различных материалах, что делает его одной из самых популярных геометрий вставки.

Заключение

Итак, какая лучшая форма для карбида вставки ? Там нет единого ответа. Алмаз 80 ° (C-форма) часто выделяется как наиболее сбалансированные, но конкретные операции могут потребовать различных геометрий. Круглые вставки преуспевают в силе и профилировании, в то время как квадратные вставки не имеют себе равных для тяжелой черновой оболочки. В конечном счете, лучший выбор зависит от материала, применения, желаемой поверхностной отделки и требований к экономической эффективности.

Выбор правильной формы карбида не просто технического выбора-это стратегическое решение, которое может значительно повысить производительность обработки и прибыльность.
